Module 4ème axe, Makera Carvera

Module 4ème axe, Makera Carvera

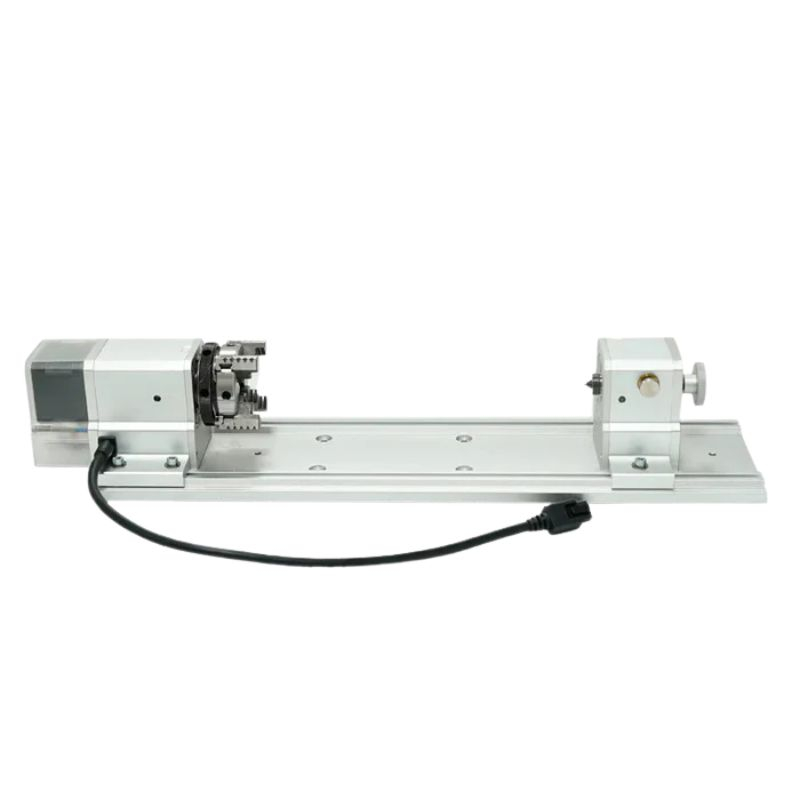

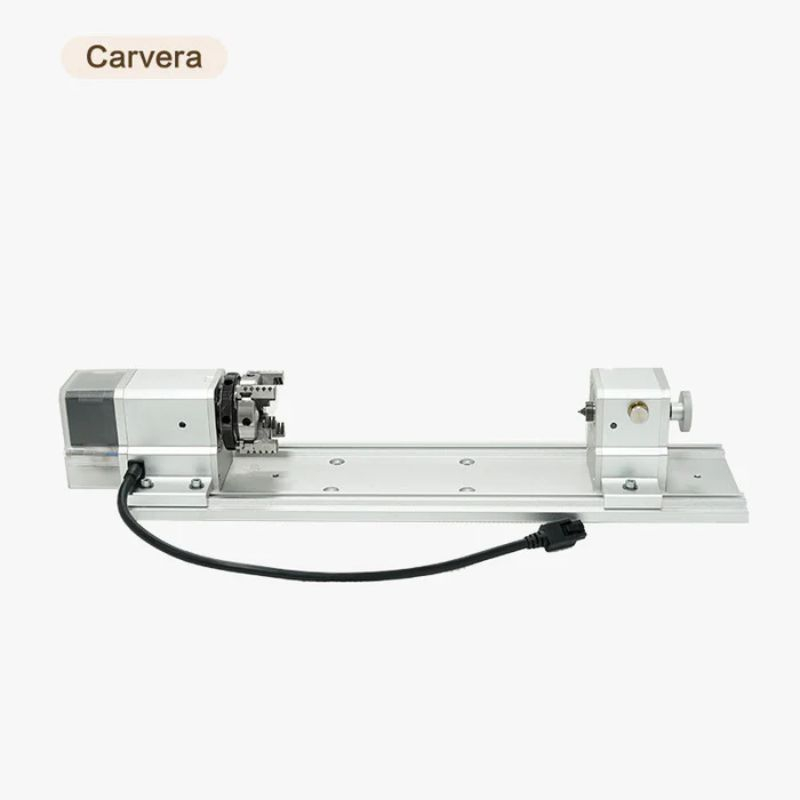

Si vous poussez une Carvera au-delà du 3 axes, le module 4ème axe Makera Carvera est l’accessoire qui transforme une CNC bureautique en une machine capable de gérer des contours rotatifs et des usinages multidirectionnels sans multiplier les montages.

Ce module est spécifiquement conçu pour la série Carvera et exploite un réducteur Harmonic Drive : une technologie d’entraînement à presque jeu nul qui limite les erreurs de positionnement et les retours libres lors de la rotation. C’est un point essentiel pour obtenir répétabilité et finesse sur des pièces techniques ou artistiques.

Composants & performances

• Système d’entraînement : Harmonic Drive pour un mouvement fluide et précis avec très faible backlash.
• Moteur : NEMA17 pas à pas, compact mais efficace pour maintenir un couple constant.
• Précision de rotation : ~0,01° pour des détails extrêmement fins.
• Vitesse max : jusqu’à 2400°/min pour des cycles fluides sur des formes complexes.
• Zone de travail : Ø 92 mm × 240 mm, adaptée pour des pièces cylindriques ou longues.
• Matériaux : bois, plastiques, métaux non ferreux pour des projets allant de l’artisanat aux pièces fonctionnelles.

Pourquoi ce module change la donne

Sur une CNC 3 axes classique, il faut souvent repositionner la pièce pour usiner plusieurs faces ou exploiter des formes arrondies : c’est long et source d’erreurs. Le 4ème axe permet :

• Usinages séquentiels sans décoffrage
• Passage de faces planes à surfaces cylindriques sans réinstallation
• Optimisation des opérations grâce au contrôle précis de l’axe A

Le logiciel MakeraCAM ou des alternatives comme Fusion 360 et VCarve gèrent cet axe supplémentaire et génèrent le G-code adapté.

Conseils d’utilisation

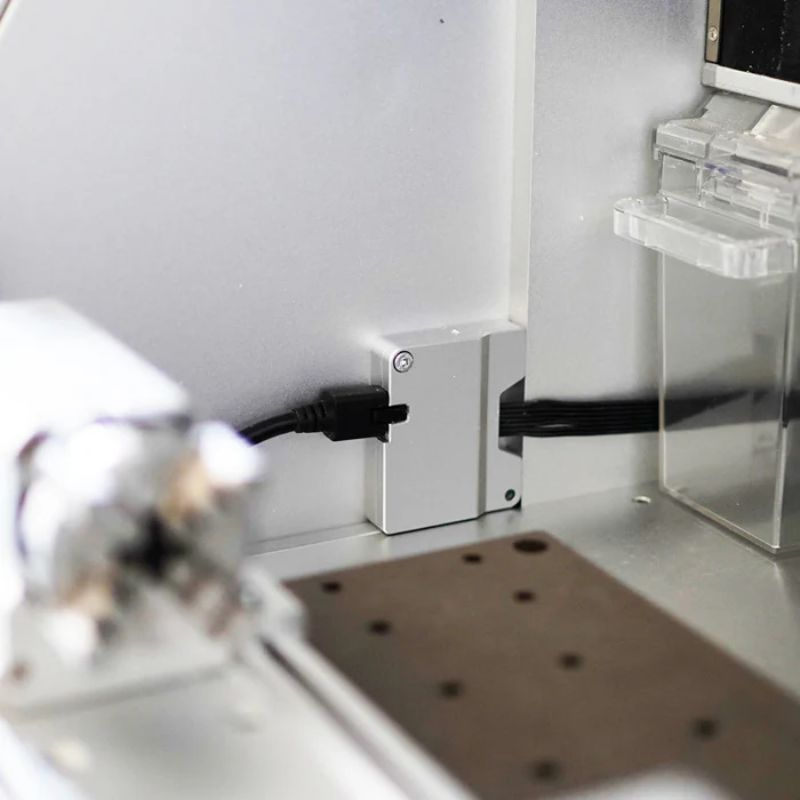

• Installation : suivez la procédure fournie pour assurer une bonne intégration mécanique et électrique.
• Calibration : calibrer soigneusement l’axe A (position de départ, retour à 0°) pour garantir précision et répétabilité.
• Usinage 4 axes : privilégier l’usinage indexé pour les pièces techniques avant de passer aux mouvements simultanés.
• CAM : utiliser des stratégies adaptées – rotation lente pour la finition, ébauche avec dégagements clairs – pour exploiter pleinement le Harmonic Drive.

Si vous souhaitez pousser les limites de votre Carvera, ce module 4ème axe n’est pas un gadget : c’est un pont vers des formes libres, des prototypes complexes et des finitions plus propres, sans multiplier les montages.
