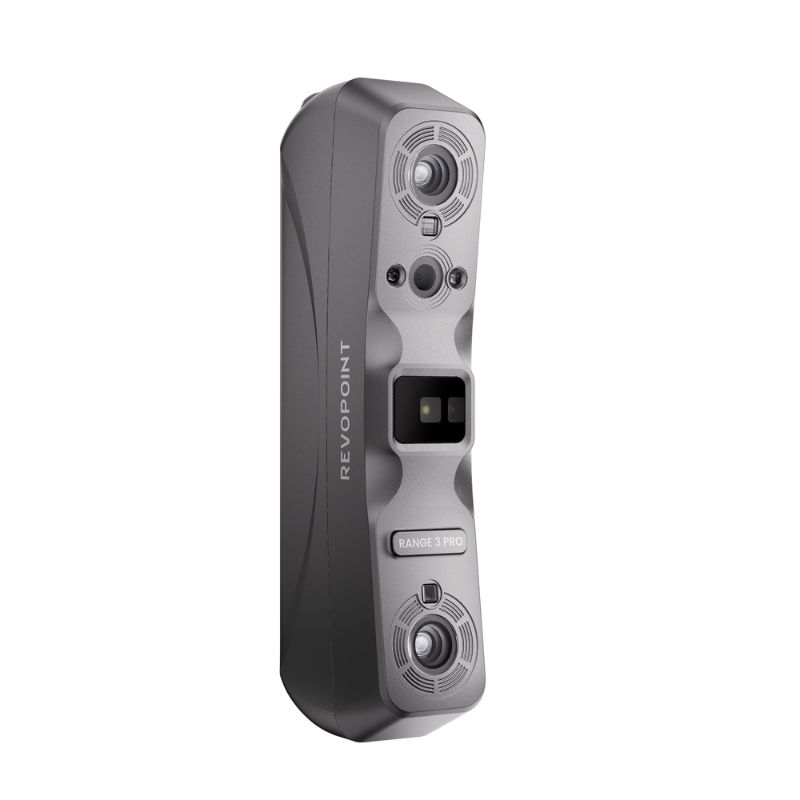

Revopoint Range 3 Pro

Revopoint Range 3 Pro : un scanner 3D portable à double technologie infrarouge

Le Revopoint Range 3 Pro est un scanner 3D portable conçu pour numériser des objets de tailles variées, des petits composants aux pièces volumineuses. Il associe deux technologies complémentaires : la lumière structurée infrarouge VCSEL, adaptée à la capture de grandes surfaces, et un laser infrarouge à 11 lignes parallèles, destiné aux acquisitions plus rapides et aux applications nécessitant une meilleure exactitude volumétrique.

Sa connexion Wi-Fi 6 et son kit mobile avec batterie de 5 000 mAh facilitent les déplacements autour de l'objet, sans dépendre d'un câble USB. Avec un volume de scan pouvant atteindre 4 m et des fonctions de suivi sans marqueurs en mode laser, le Range 3 Pro convient à la rétro-ingénierie, à la modélisation 3D et à la numérisation de pièces techniques.

Revopoint Range 3 Pro : les technologies et performances de scan

Lumière structurée infrarouge VCSEL

Le mode VCSEL projette un motif lumineux infrarouge structuré, analysé par le scanner pour reconstruire la géométrie de l'objet. Il convient particulièrement aux grandes surfaces et aux objets volumineux, avec une fréquence de capture de 20 à 30 images par seconde.

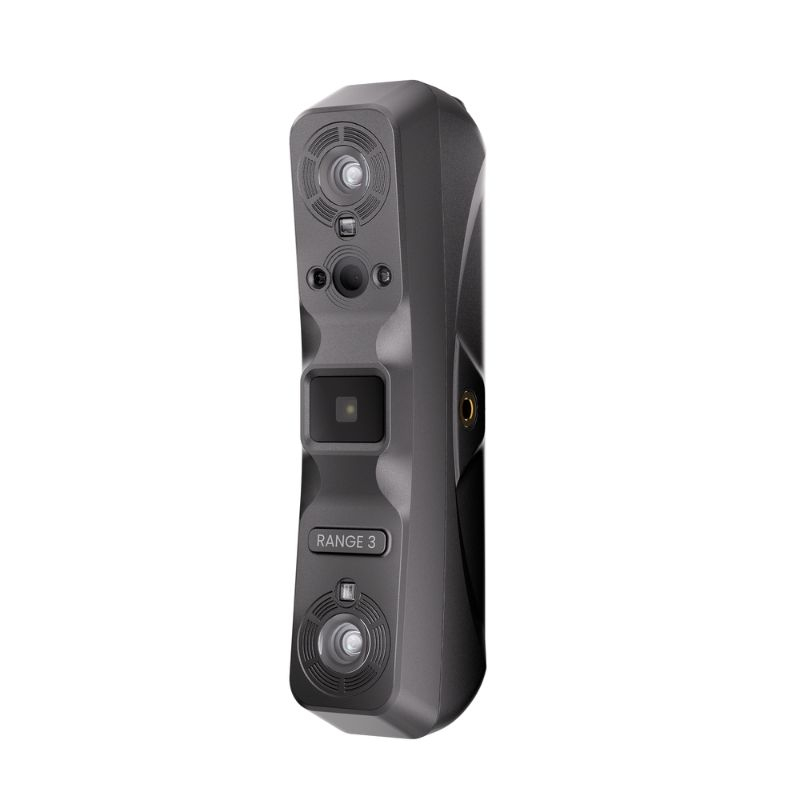

Sa distance de travail comprise entre 200 et 1 000 mm permet de s'adapter à différents formats. Ce mode est également disponible sur le RANGE 3 standard.

Laser infrarouge à 11 lignes parallèles

Exclusif au Range 3 Pro, le mode laser projette 11 lignes infrarouges parallèles pour capturer rapidement la géométrie des surfaces. Il atteint une vitesse de 80 à 105 images par seconde avec un GPU NVIDIA compatible, contre 40 à 60 images par seconde sur CPU.

Cette technologie est adaptée aux pièces techniques et aux acquisitions où la précision volumétrique est prioritaire. La distance de travail en mode laser est de 200 à 600 mm.

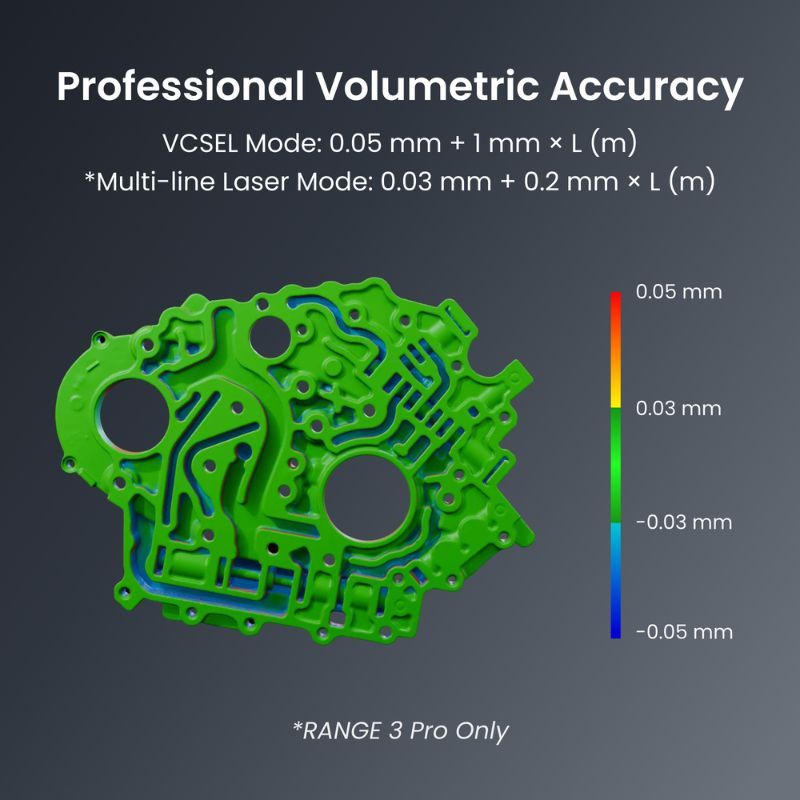

Une exactitude volumétrique jusqu'à 0,03 mm + 0,2 mm × L

En mode laser multi-lignes, le Revopoint Range 3 Pro annonce une exactitude volumétrique de 0,03 mm + 0,2 mm × L (m), L correspondant à la longueur de l'objet en mètres.

En mode VCSEL, la valeur est de 0,05 mm + 1 mm × L (m). Cette distinction est essentielle pour évaluer les résultats attendus sur des pièces de dimensions différentes. Les valeurs sont établies dans des conditions de test contrôlées.

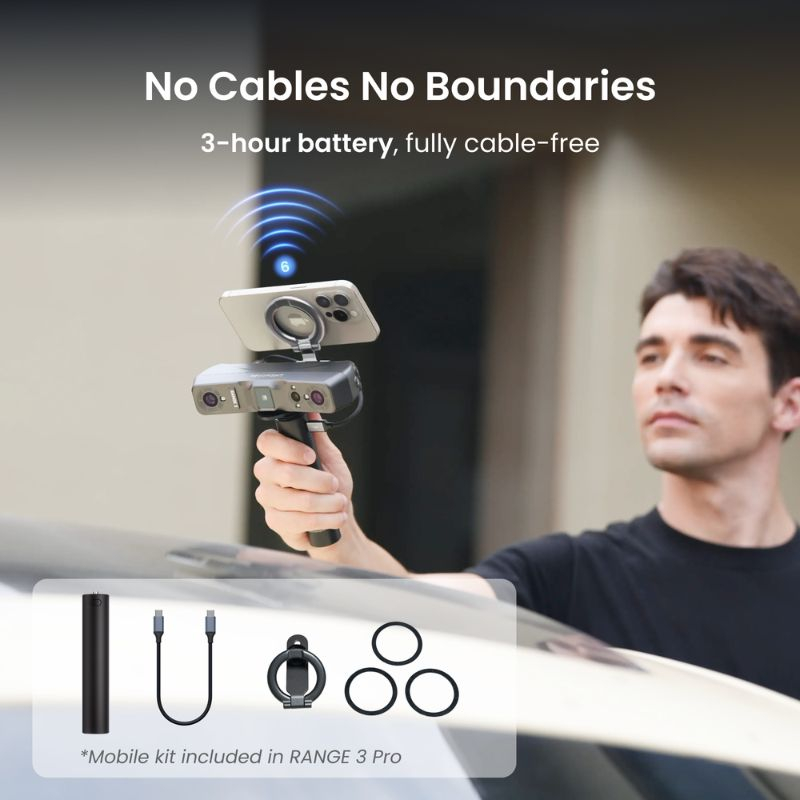

Un scanner 3D sans fil avec Wi-Fi 6

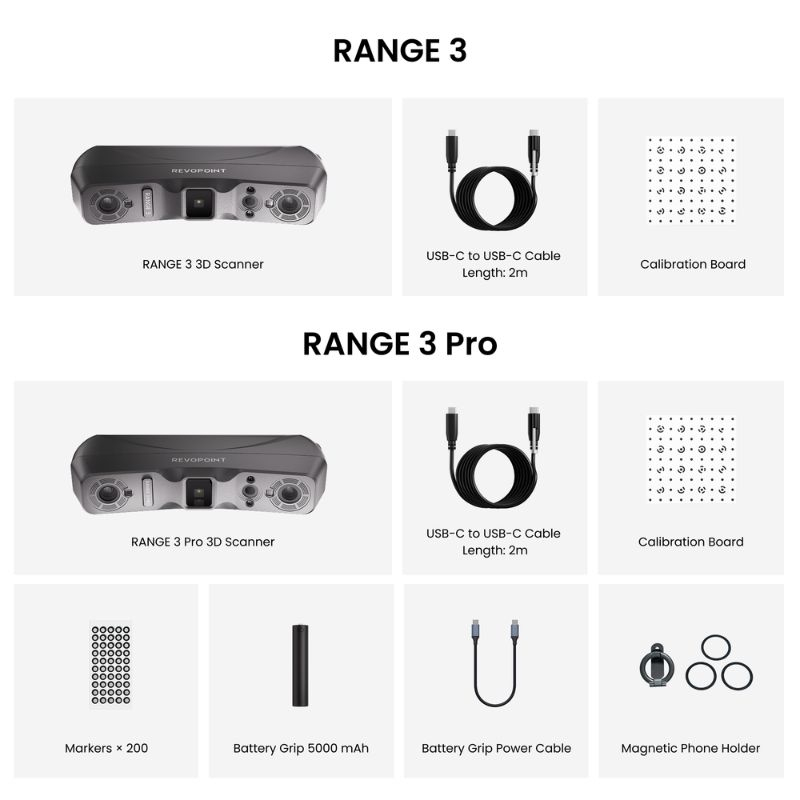

Grâce au Wi-Fi 6 et au kit mobile fourni, le Range 3 Pro permet de se déplacer autour de l'objet sans rester relié à l'ordinateur par un câble de données. Sa batterie de 5 000 mAh offre jusqu'à trois heures d'autonomie.

Le support magnétique pour téléphone complète l'ensemble pour une utilisation mobile. Cette configuration est particulièrement pratique pour numériser des pièces encombrantes, des équipements ou des objets difficiles à déplacer.

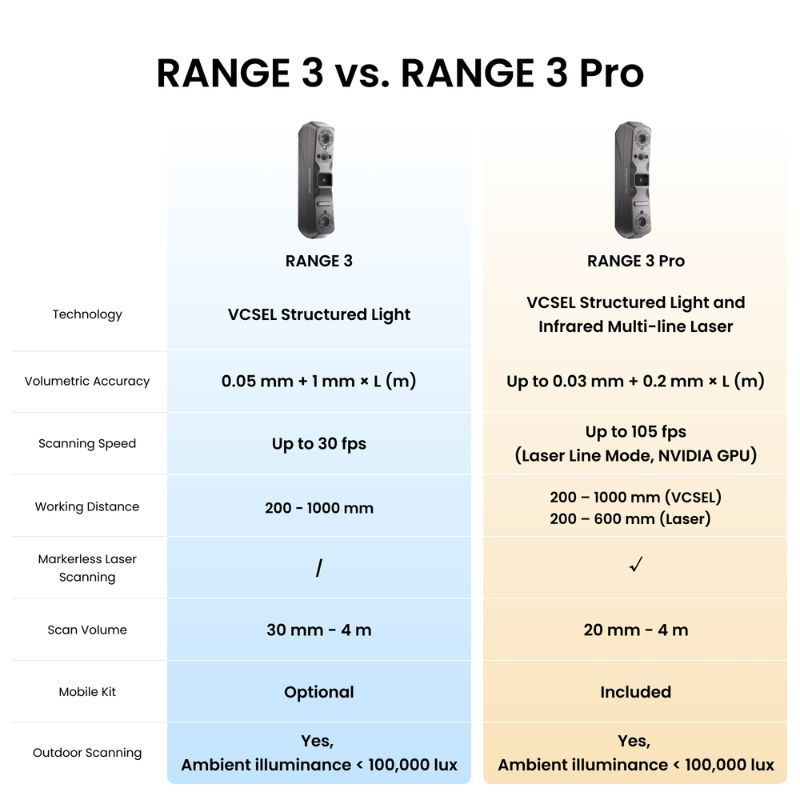

Revopoint Range 3 Pro : 10 caractéristiques pour vos projets 3D

Un volume de scan de 20 mm à 4 mètres

Le Range 3 Pro prend en charge des objets allant de 20 × 20 × 20 mm à 4 × 4 × 4 m. Il peut ainsi servir aussi bien à la numérisation de petits composants qu'à celle de grandes pièces ou de formes encombrantes.

Le volume minimal est plus réduit que celui du RANGE 3 standard. Le choix du mode de scan et la préparation de l'objet restent déterminants pour obtenir un maillage exploitable.

Jusqu'à 105 images par seconde en mode laser

La vitesse de capture atteint 105 images par seconde en mode laser avec un GPU NVIDIA compatible. Sur CPU, la vitesse est de 40 à 60 images par seconde.

En mode VCSEL, la fréquence se situe entre 20 et 30 images par seconde. Cette différence permet de choisir le mode adapté à la tâche, selon la taille de l'objet, la configuration informatique disponible et le niveau de détail recherché.

Une distance de travail adaptée à chaque mode

La distance de travail varie selon la technologie utilisée. Le mode VCSEL fonctionne entre 200 et 1 000 mm, ce qui facilite la capture de surfaces étendues.

Le mode laser multi-lignes utilise une plage de 200 à 600 mm, adaptée à une acquisition plus rapprochée. Respecter ces distances aide à conserver un suivi stable et des données cohérentes. Elles permettent aussi d'adapter la position du scanner aux dimensions et à la géométrie de la pièce.

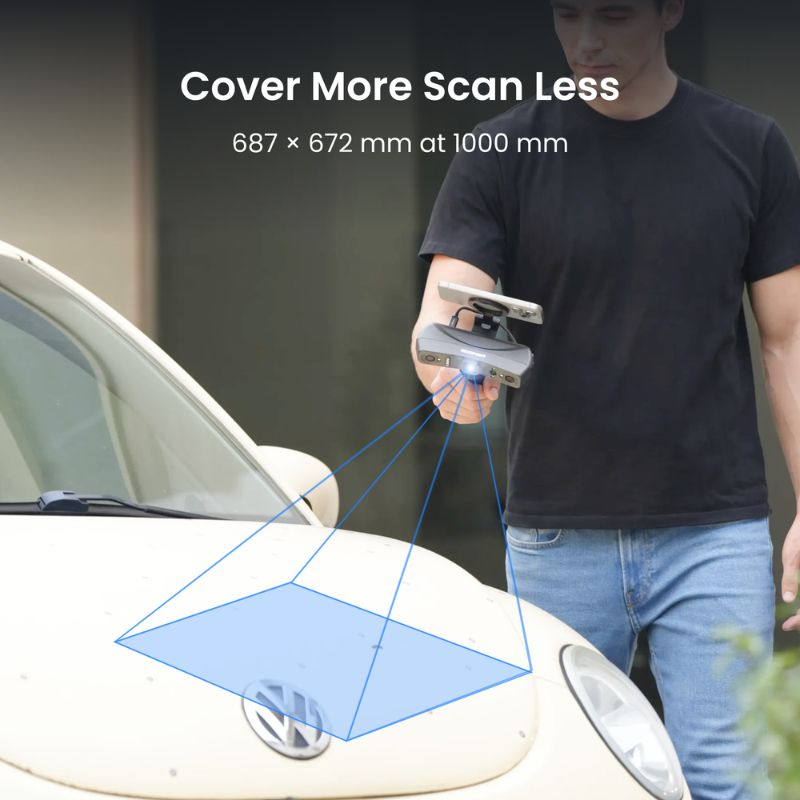

Une large zone de capture pour couvrir les surfaces

La zone capturée en une seule prise atteint 687 × 672 mm à 1 000 mm de distance, en mode VCSEL. À 200 mm, elle mesure 113 × 134 mm.

Cette variation permet de privilégier une couverture large ou une acquisition plus localisée en fonction du besoin. Pour numériser un grand objet, une zone de capture étendue limite les déplacements nécessaires. Les détails et la qualité du résultat dépendent toutefois des conditions de scan.

Le suivi sans marqueurs en mode laser

En mode laser, le Range 3 Pro peut suivre la géométrie de l'objet sans nécessiter systématiquement de marqueurs collés sur sa surface. Le suivi par caractéristiques et par couleur aide à aligner les captures successives.

Cette possibilité réduit le temps de préparation sur certaines pièces et limite les manipulations avant le scan. Les marqueurs restent néanmoins utiles lorsque la surface présente peu de détails distinctifs ou que les conditions de suivi sont difficiles.

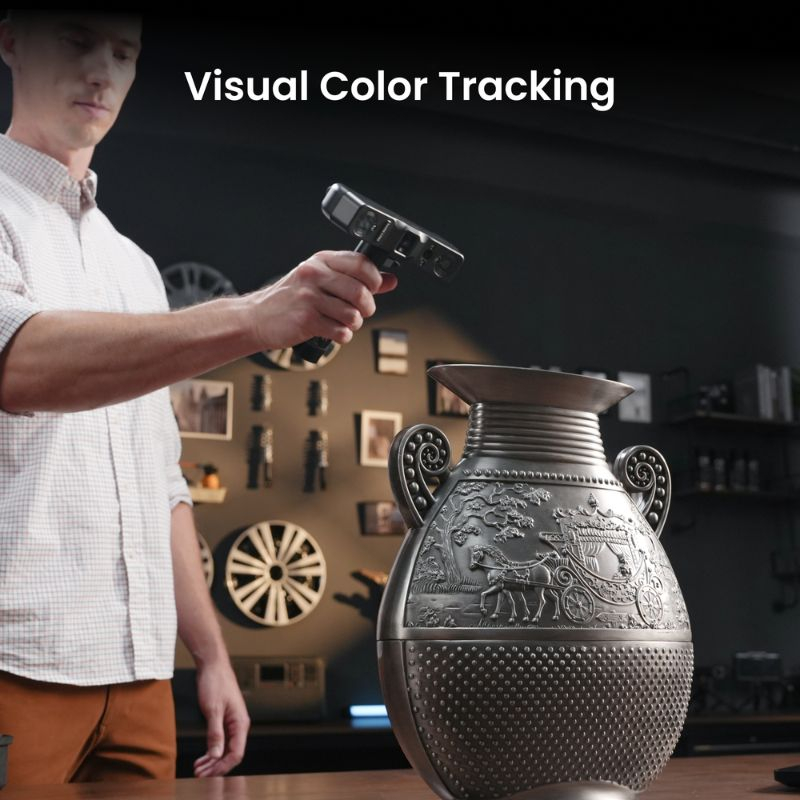

Capture des couleurs et des textures

La caméra RVB de 1,3 mégapixel permet d'enregistrer les informations de couleur en complément de la géométrie. En mode laser sur ordinateur, le suivi par couleur peut également faciliter l'alignement lorsque les caractéristiques géométriques sont limitées.

Cette fonction est intéressante pour les objets décoratifs, les modèles destinés à la visualisation ou les projets où l'apparence de la surface compte autant que la forme. Le rendu dépend notamment de l'éclairage et de la texture de l'objet.

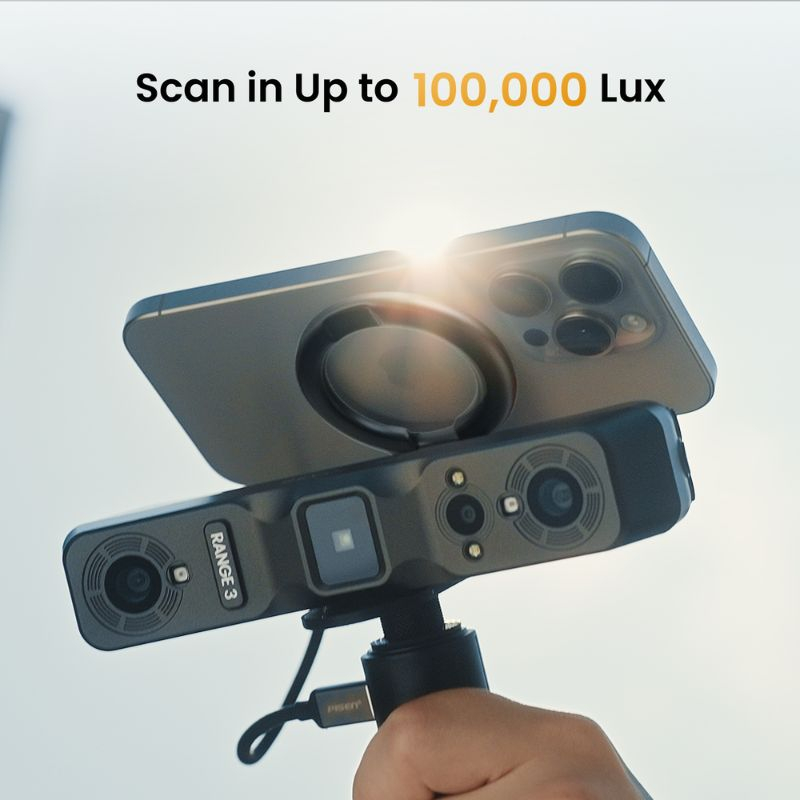

Un scan en extérieur jusqu'à 100 000 lux

Le Range 3 Pro peut être utilisé sous un éclairage ambiant inférieur à 100 000 lux. Cette capacité ouvre des possibilités de numérisation en extérieur, notamment pour des objets volumineux ou des équipements difficiles à déplacer en atelier.

Les résultats restent sensibles à l'éclairage réel, à la surface scannée et au mode choisi. Pour les surfaces transparentes ou très réfléchissantes, l'utilisation d'un spray de scan est recommandée afin de faciliter la capture des données.

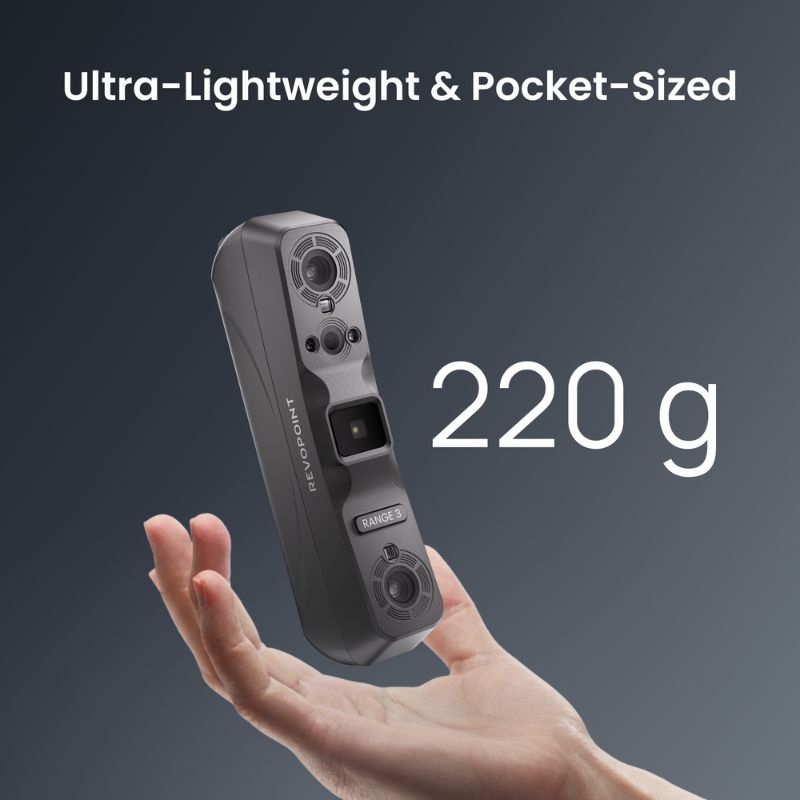

Un format compact de seulement 220 g

Avec un poids de 220 g et des dimensions de 163 × 57 × 32 mm, le Range 3 Pro se transporte facilement d'un poste de travail à un autre. Son format portable simplifie les prises de vue autour des objets volumineux ou installés dans des espaces contraints.

Associé au kit mobile, il permet de scanner sans déplacer systématiquement la pièce vers une station dédiée. Cette mobilité constitue un avantage pour les ateliers, les interventions et les relevés sur site.

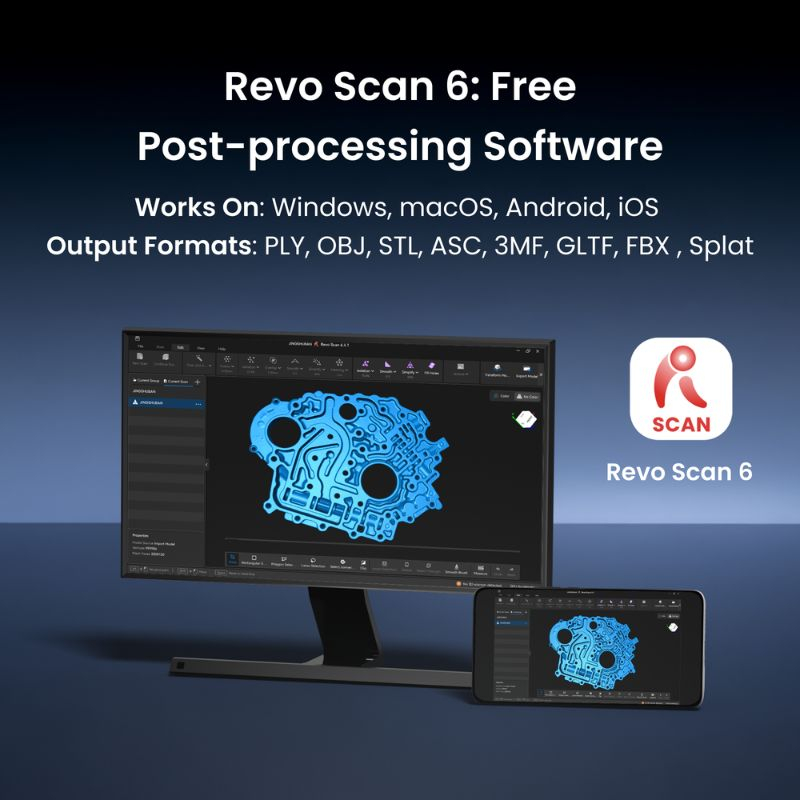

Des formats d'export compatibles avec les workflows 3D

Les données issues du Range 3 Pro peuvent être exportées dans plusieurs formats, dont PLY, OBJ, STL, ASC, 3MF, GLTF, FBX et Splat. Cette variété facilite leur réutilisation selon le projet : maillage pour l'impression 3D, géométrie pour la modélisation ou données destinées à la visualisation.

Le format doit être choisi en fonction du logiciel cible et des informations à conserver. Un post-traitement reste souvent nécessaire avant l'intégration dans un processus de fabrication ou de conception.

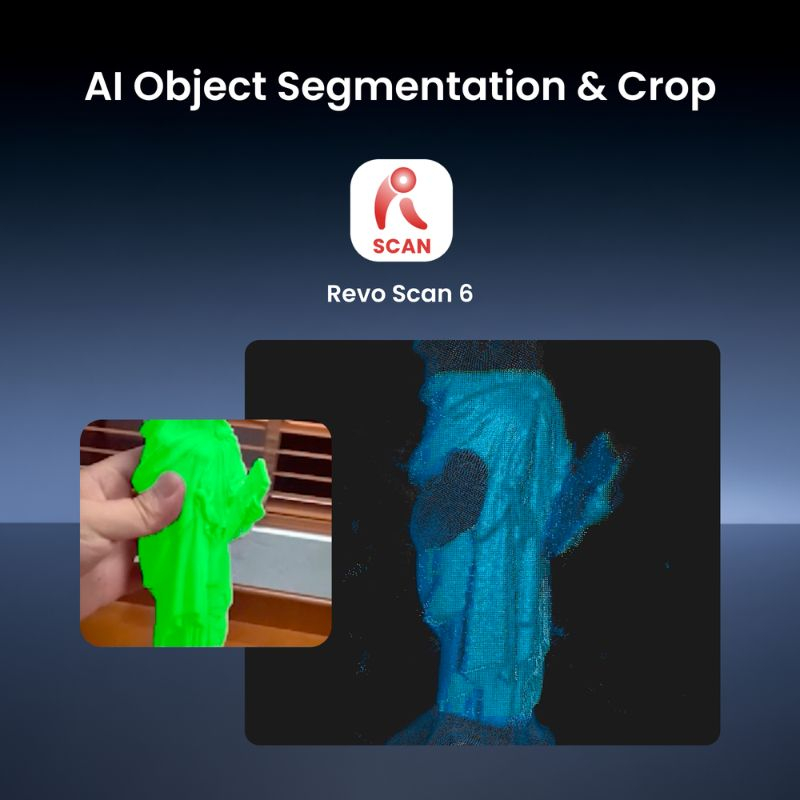

Segmentation et recadrage assistés par IA

Les outils de traitement de Revo Scan 6 intègrent des fonctions de segmentation et de recadrage assistées par intelligence artificielle. Elles facilitent l'identification de l'objet scanné et la suppression de certaines données de fond indésirables.

En mode laser, le recadrage peut également s'effectuer à partir de la vue de la caméra RVB. Ces outils accélèrent le nettoyage des captures, mais une vérification du nuage de points reste nécessaire avant l'export du modèle final.

Une compatibilité avec ordinateur et appareils mobiles

Le Range 3 Pro fonctionne avec Windows 10 et 11, macOS 11 ou versions ultérieures, Android et iOS. Cette compatibilité permet d'adapter le workflow au lieu de travail et aux ressources disponibles.

Les performances dépendent toutefois de la configuration utilisée, en particulier pour les acquisitions laser à haute fréquence. Pour une utilisation sur ordinateur, il est recommandé de vérifier les exigences concernant le processeur, la mémoire vive et la carte graphique avant de déployer le scanner dans un environnement de production.

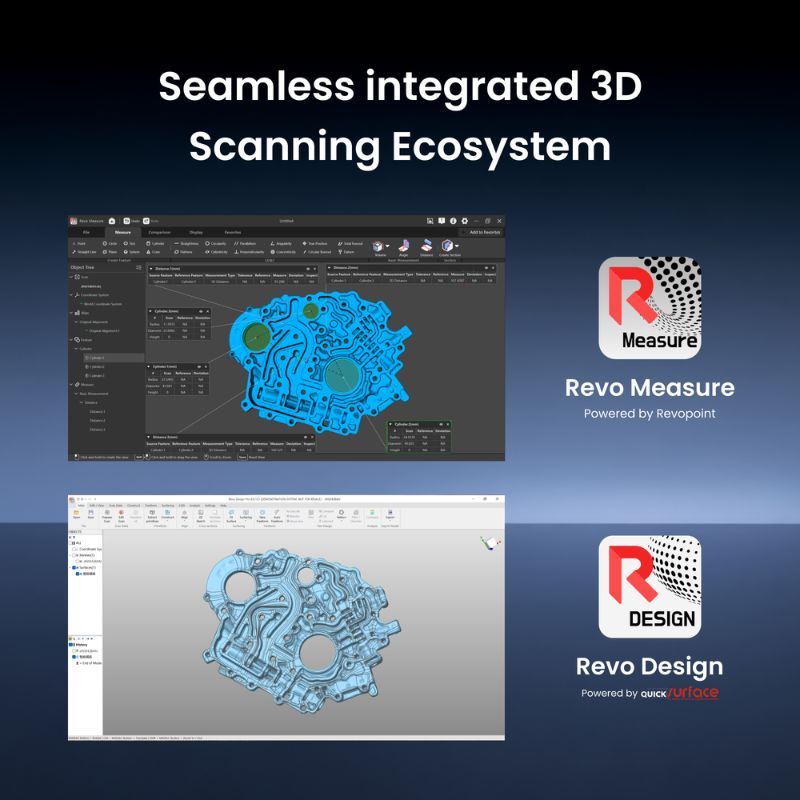

Revopoint Range 3 Pro : un écosystème logiciel pour exploiter les scans 3D

Le Revopoint Range 3 Pro s'intègre à un environnement logiciel qui couvre plusieurs étapes du travail sur les données 3D. Revo Scan 6 sert à acquérir les données, traiter le nuage de points, générer un maillage et exporter le modèle dans le format adapté au projet. Revo Design complète ce flux avec des outils de conversion scan-vers-CAO destinés à la rétro-ingénierie et à la reconstruction de géométries exploitables en conception.

De son côté, Revo Measure est dédié à la métrologie : il permet de comparer des scans à des modèles CAO ou à des dessins, d'analyser les écarts et de mesurer des dimensions. Cet ensemble aide à passer de la capture à l'exploitation des données, de la modélisation au contrôle qualité. Les possibilités exactes dépendent des logiciels et licences disponibles.

Notre avis d'expert sur le Revopoint Range 3 Pro

Le Revopoint Range 3 Pro se distingue surtout par l'association de deux technologies qui répondent à des besoins différents. Le mode VCSEL est pertinent pour couvrir rapidement des objets de grande taille, tandis que le laser à 11 lignes apporte une meilleure exactitude volumétrique annoncée et une fréquence de capture plus élevée. C'est un choix intéressant pour les ateliers qui alternent entre numérisation de pièces volumineuses et relevés de composants techniques.

Il faut néanmoins garder à l'esprit qu'une bonne fiche technique ne garantit pas, à elle seule, un résultat métrologique : la préparation de la surface, le suivi, la configuration informatique et le post-traitement influencent la qualité finale. Pour de la rétro-ingénierie et de la modélisation, sa polyvalence est un vrai atout. Pour un contrôle dimensionnel exigeant, il convient de valider le workflow complet et les tolérances attendues avant de l'intégrer à un processus qualité.
