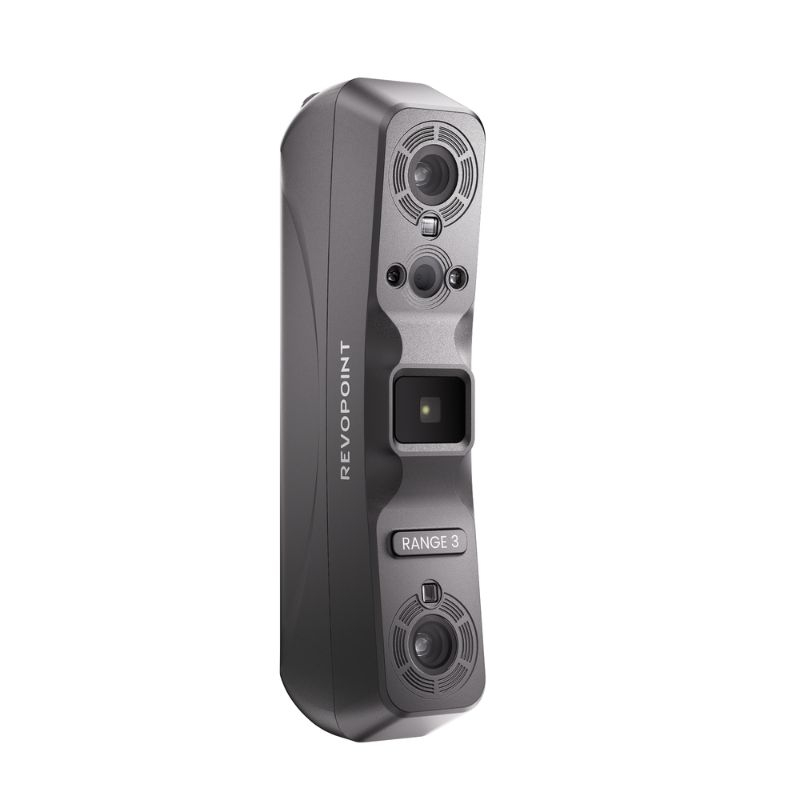

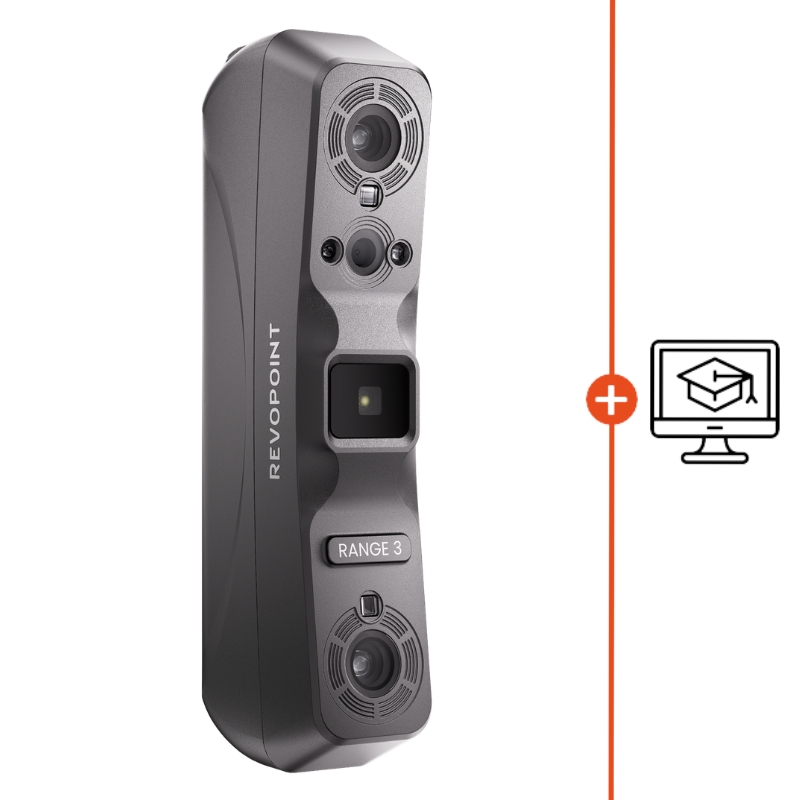

Revopoint Range 3

Revopoint Range 3 : le portable accessible pour les objets volumineux

Le Revopoint Range 3 est pour numériser des objets de tailles variées, des composants aux pièces volumineuses. Sa technologie de lumière structurée infrarouge VCSEL capture la géométrie des surfaces avec une vitesse de 20 à 30 images par seconde.

Son large champ de capture permet de couvrir jusqu'à 687 × 672 mm à une distance de 1 000 mm, ce qui facilite la numérisation de sculptures, de meubles ou d'équipements. Avec une exactitude volumétrique de 0,05 mm + 1 mm × L (m), une connexion Wi-Fi 6 et la capture des couleurs, il convient à la modélisation 3D, à la rétro-ingénierie et à la reproduction numérique de pièces de grande taille.

Revopoint Range 3 : technologie de scan, précision et mobilité

Lumière structurée infrarouge VCSEL

Le Revopoint Range 3 utilise une source lumineuse infrarouge VCSEL qui projette un motif structuré sur la surface de l'objet. Les caméras analysent ce motif pour reconstruire sa géométrie en trois dimensions.

Cette technologie convient particulièrement à la numérisation de grandes surfaces et d'objets volumineux. La vitesse de capture atteint 20 à 30 images par seconde, ce qui permet de couvrir efficacement les surfaces lors des déplacements du scanner.

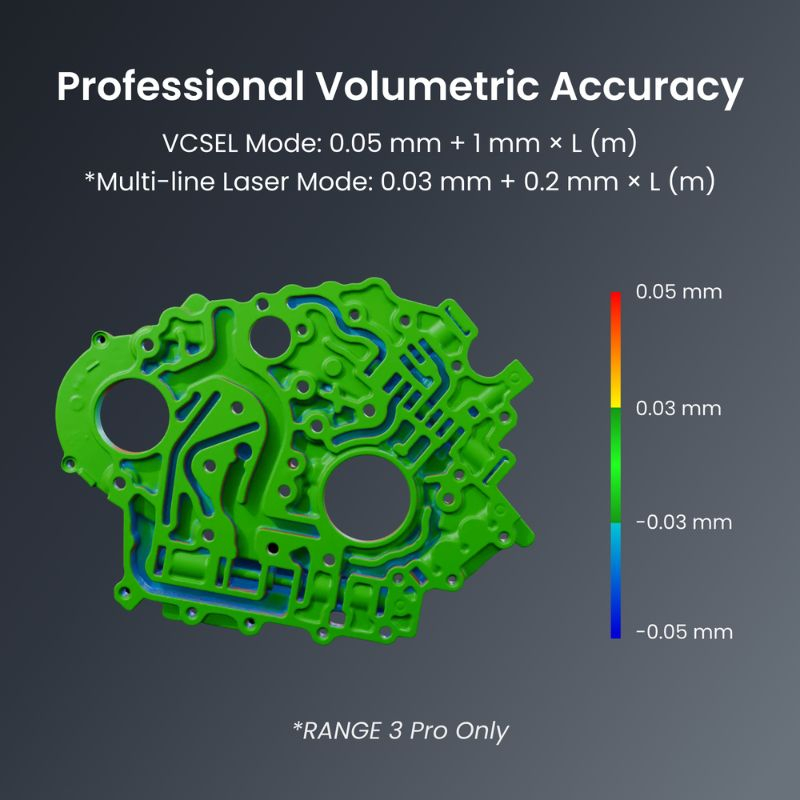

Une exactitude volumétrique de 0,05 mm + 1 mm × L

Le Range 3 offre une exactitude volumétrique de 0,05 mm + 1 mm × L (m), où L correspond à la longueur de l'objet en mètres. Cette valeur permet d'apprécier l'écart potentiel sur une pièce de dimensions données.

Elle doit être distinguée de la résolution du scan et de la précision d'un point isolé. Pour les projets de rétro-ingénierie ou de modélisation, le résultat dépend également de la surface, du suivi et des conditions de numérisation.

Un large champ de capture jusqu'à 687 × 672 mm

À une distance de 1 000 mm, le Range 3 couvre une zone pouvant atteindre 687 × 672 mm en une seule capture. Ce large champ facilite la numérisation des meubles, des sculptures et des équipements de grandes dimensions en limitant les déplacements nécessaires autour de l'objet.

À courte distance, la zone capturée se réduit à 113 × 134 mm à 200 mm, ce qui permet de travailler sur des zones plus localisées.

Une connexion Wi-Fi 6 pour plus de liberté

Le Wi-Fi 6 facilite l'utilisation du Range 3 sans liaison USB permanente avec l'ordinateur. Cette connectivité est pratique pour se déplacer autour d'une pièce volumineuse ou scanner un équipement difficile à repositionner.

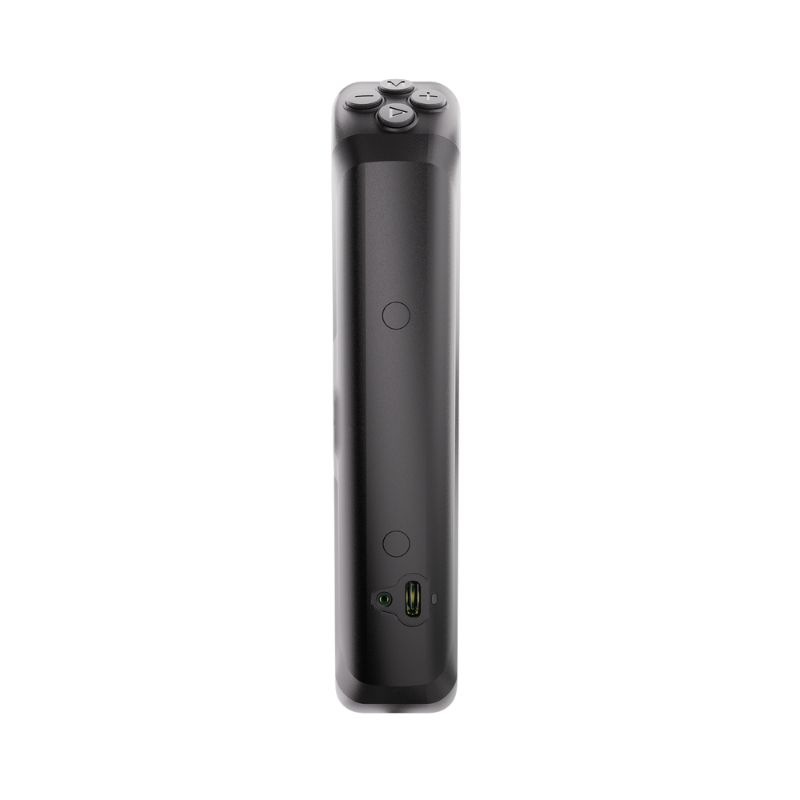

Le scanner peut également être alimenté par USB-C ou avec une poignée-batterie compatible, proposée séparément. Le kit standard comprend le scanner, un câble USB-C vers USB-C de 2 m et un plateau de calibration.

Revopoint Range 3 : 9 caractéristiques pour la numérisation 3D

Un volume de scan jusqu'à 4 × 4 × 4 m

Le Range 3 permet de numériser des objets dont le volume minimal est de 30 × 30 × 30 mm, jusqu'à des dimensions maximales de 4 × 4 × 4 m. Cette plage étendue répond à des besoins variés, de la capture de composants aux relevés de grandes pièces.

Le choix de la distance de travail et le maintien d'un suivi stable restent essentiels pour assembler les différentes zones et obtenir un modèle 3D cohérent.

Une vitesse de scan de 20 à 30 images par seconde

La vitesse de capture du Revopoint Range 3 est comprise entre 20 et 30 images par seconde. Cette fréquence permet d'enregistrer les données au fil du déplacement du scanner autour de l'objet.

Elle convient aux opérations de numérisation de grandes surfaces, pour lesquelles la couverture et la continuité du suivi sont importantes. La fluidité du scan dépend également des performances de l'ordinateur et des caractéristiques de la surface capturée.

Une distance de travail de 200 à 1 000 mm

Le Range 3 fonctionne à une distance comprise entre 200 et 1 000 mm. Cette plage permet d'adapter la position du scanner aux dimensions de l'objet et à la zone à capturer.

Une distance plus importante élargit le champ de vision, tandis qu'une prise de vue rapprochée réduit la zone capturée. Respecter cette plage de travail contribue à maintenir une acquisition exploitable tout au long de la numérisation.

La capture des couleurs et des textures

Grâce à sa caméra RVB de 1,3 mégapixel, le Range 3 enregistre les couleurs en complément de la géométrie. Ces informations facilitent la création de modèles texturés pour la visualisation, la documentation ou certains projets de conception.

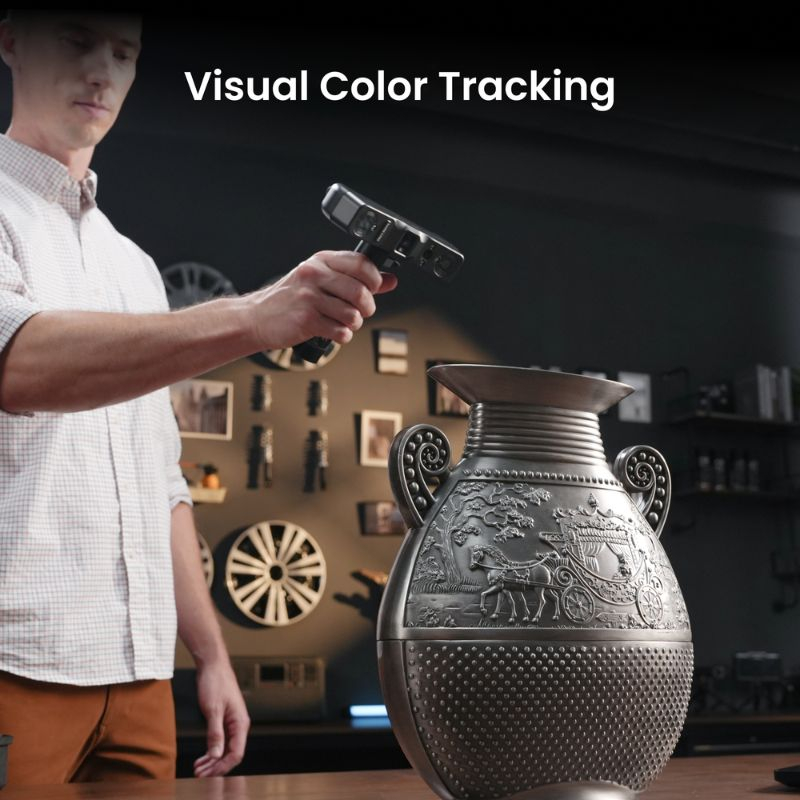

Le suivi par couleur peut également aider à aligner les captures lorsque l'objet présente des motifs distinctifs. La qualité des textures obtenues dépend notamment de l'éclairage et des caractéristiques de la surface.

Le suivi par caractéristiques géométriques

Le suivi par caractéristiques exploite les formes et les reliefs de l'objet pour aligner les captures successives. Cette méthode fonctionne bien sur les surfaces présentant suffisamment de détails géométriques.

Pour les objets lisses ou peu texturés, l'ajout de marqueurs peut faciliter le suivi. Le Range 3 prend également en charge le suivi par couleur et par marqueurs, afin d'adapter la méthode d'alignement aux caractéristiques de la pièce numérisée.

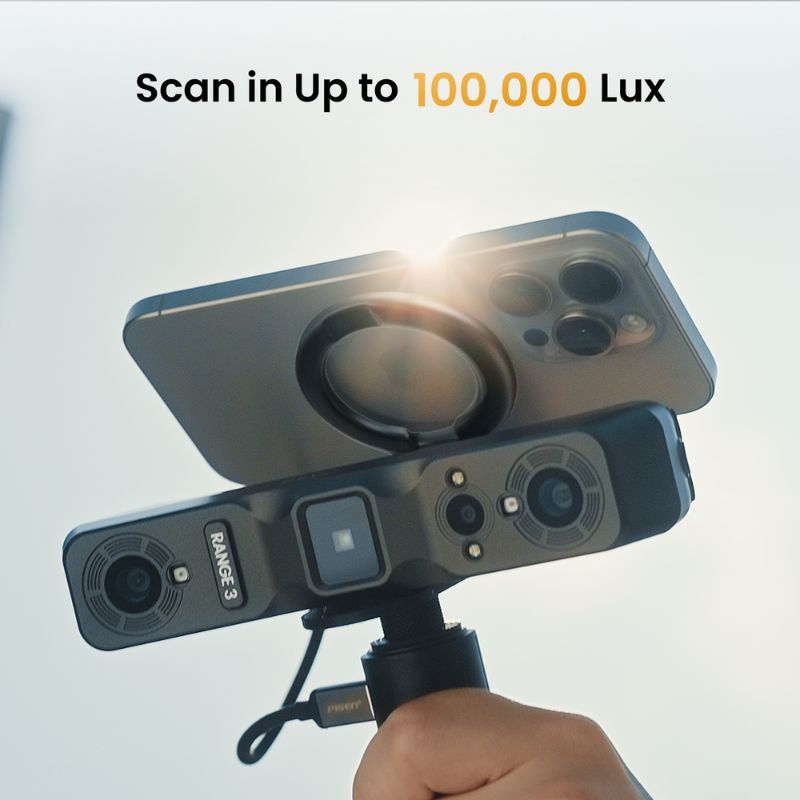

Un scan en extérieur jusqu'à 100 000 lux

Le Range 3 peut être utilisé dans un environnement où l'éclairement ambiant reste inférieur à 100 000 lux. Cette capacité permet d'envisager des scans en extérieur, notamment pour des équipements ou des objets trop encombrants pour être déplacés en atelier.

Les conditions lumineuses doivent néanmoins être prises en compte lors de la préparation de l'acquisition. Les surfaces transparentes, brillantes ou très sombres peuvent également demander une préparation spécifique.

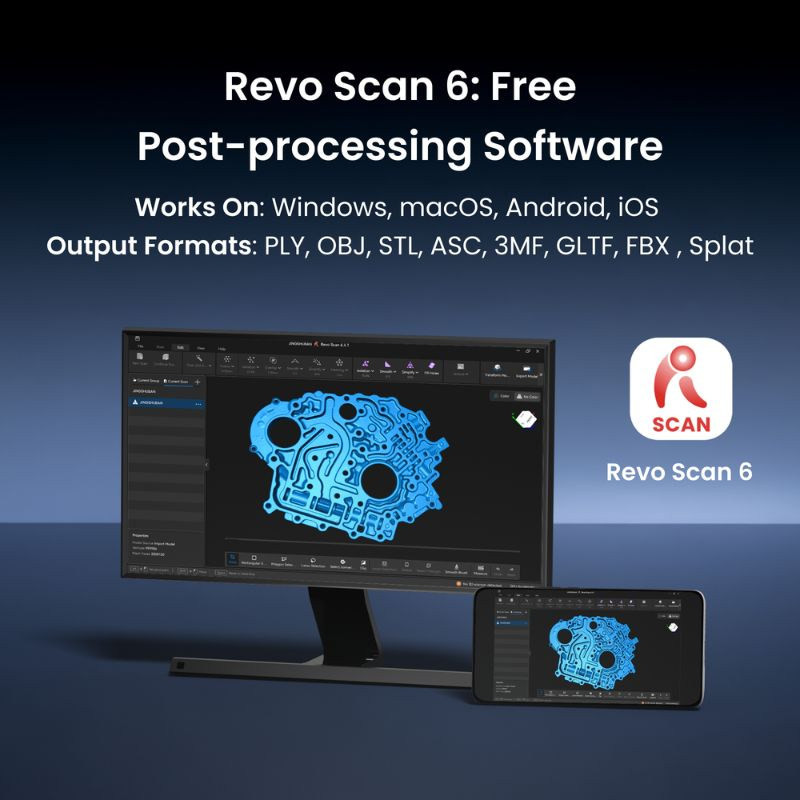

Des formats d'export pour les workflows 3D

Les données traitées dans Revo Scan 6 peuvent être exportées dans différents formats, notamment STL, OBJ, PLY, 3MF et FBX. Le choix du format dépend de l'utilisation prévue : préparation à l'impression 3D, modélisation, visualisation ou transfert vers un autre logiciel.

Le nettoyage du maillage et la vérification de la géométrie restent des étapes importantes avant de réutiliser le modèle dans un processus de conception ou de fabrication.

Une compatibilité avec Windows, macOS, Android et iOS

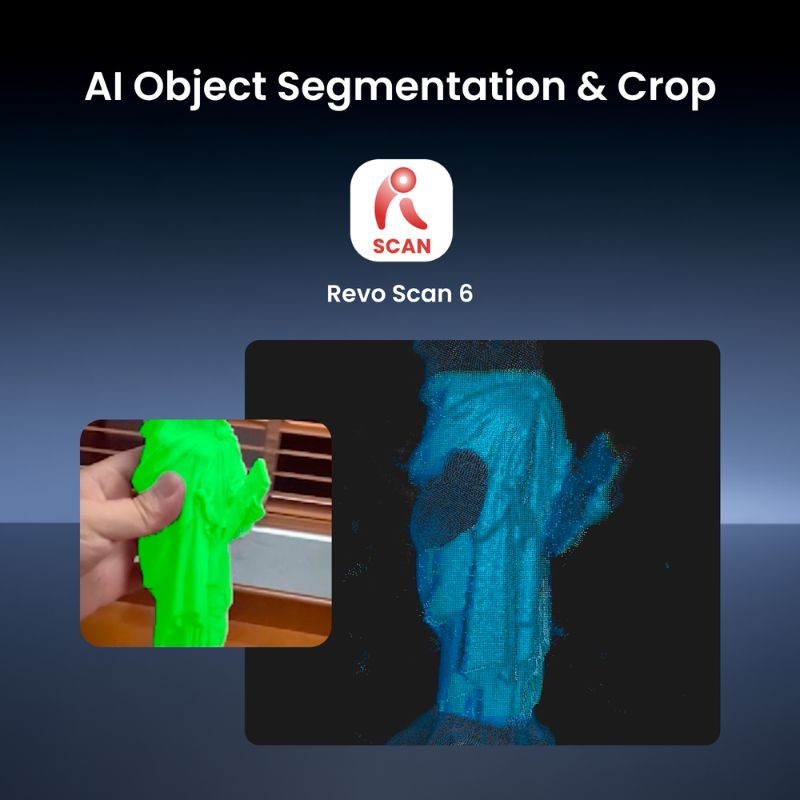

Le Range 3 s'intègre à un environnement de travail composé d'un ordinateur ou d'un appareil mobile compatible. Revo Scan 6 permet d'acquérir les données, d'aligner les captures et de traiter le nuage de points avant l'export. Pour une utilisation sur ordinateur, il est important de vérifier la configuration système recommandée par Revopoint.

Les performances disponibles influencent la fluidité du traitement, particulièrement lorsque les projets comportent un grand nombre de données.

Un kit standard simple à mettre en œuvre

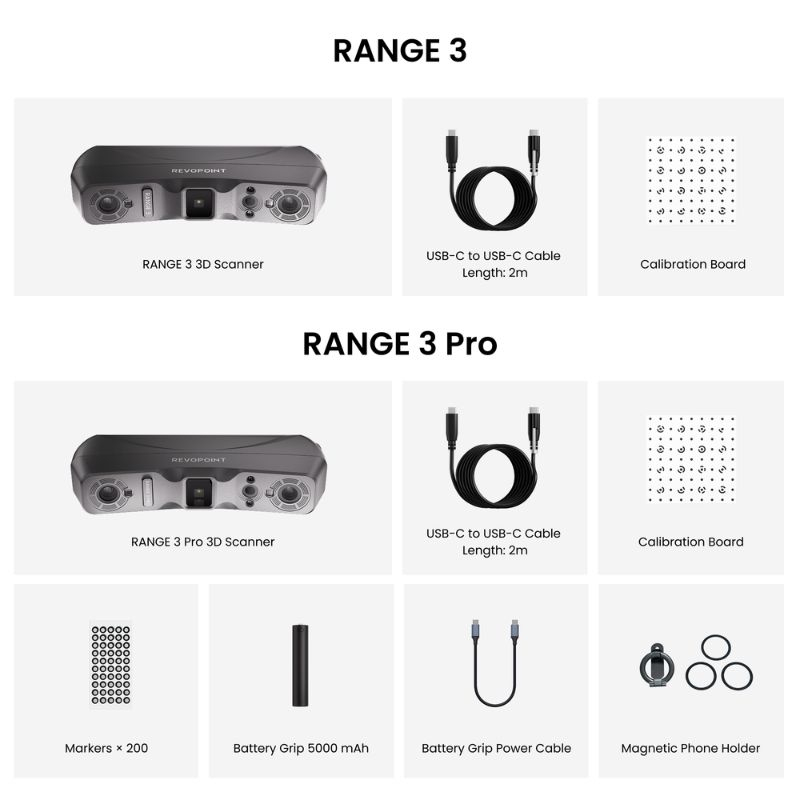

Le contenu standard comprend le scanner Range 3, un câble USB-C vers USB-C de 2 m et un plateau de calibration. Ces accessoires permettent de préparer l'appareil et de le connecter à un équipement compatible.

Contrairement au kit Range 3 Pro, le contenu standard ne comprend pas la batterie externe de 5 000 mAh, son câble d'alimentation, les marqueurs ni le support magnétique pour téléphone. Ces éléments doivent être prévus séparément si le workflow nécessite ces accessoires.

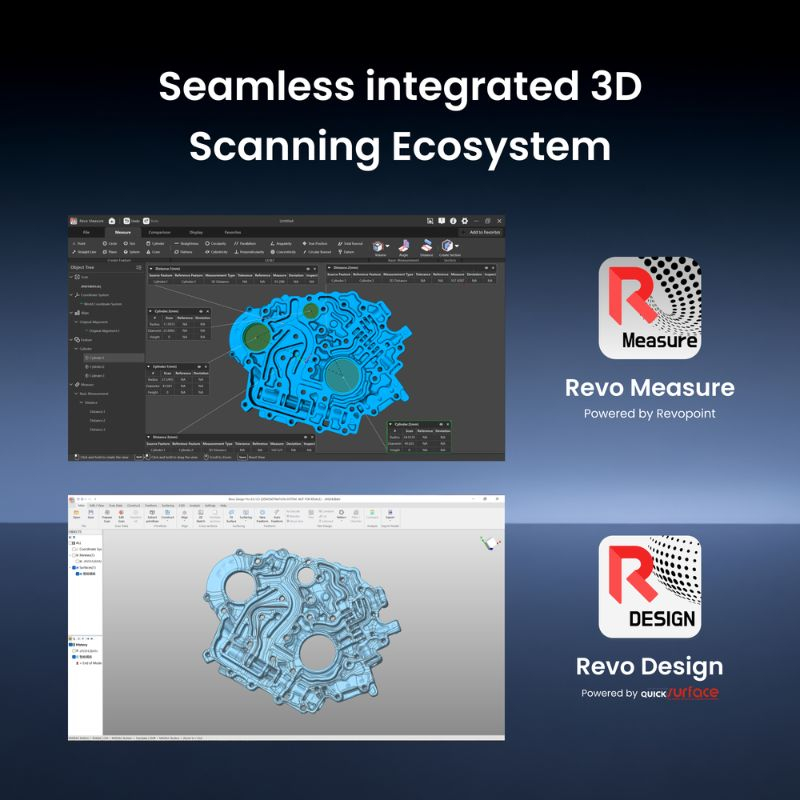

Revopoint Range 3 : un écosystème logiciel pour exploiter les scans 3D

Le Revopoint Range 3 s'appuie sur un environnement logiciel qui facilite le passage de la capture à l'exploitation des données. Revo Scan 6 permet d'acquérir les données, d'aligner les prises de vue, de traiter les nuages de points et de générer un maillage exportable. Pour les projets de rétro-ingénierie, Revo Design apporte des outils de reconstruction de géométries et de conversion scan-vers-CAO, selon les fonctions et licences disponibles.

Revo Measure est destiné aux opérations de mesure et de comparaison dimensionnelle des données 3D. Cet environnement peut ainsi accompagner différentes étapes, de la numérisation initiale à la préparation d'un modèle destiné à la conception ou au contrôle. Le résultat final dépend toujours de la qualité des captures et du traitement réalisé.

Notre avis d'expert sur le Revopoint Range 3

Le Revopoint Range 3 est un choix pertinent pour les utilisateurs qui souhaitent numériser des objets volumineux sans investir dans un système de scan plus spécialisé. Son principal avantage réside dans son large champ de capture, sa connexion Wi-Fi 6 et sa capacité à enregistrer les couleurs. Il convient notamment à la modélisation d'objets, à la reproduction de formes et à la rétro-ingénierie lorsque les tolérances restent compatibles avec son exactitude volumétrique.

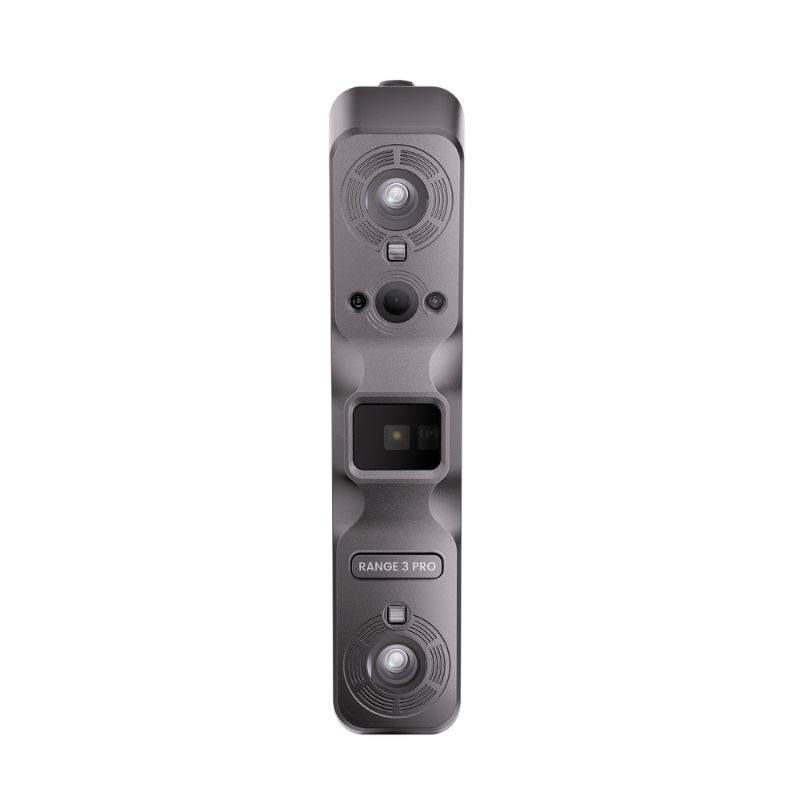

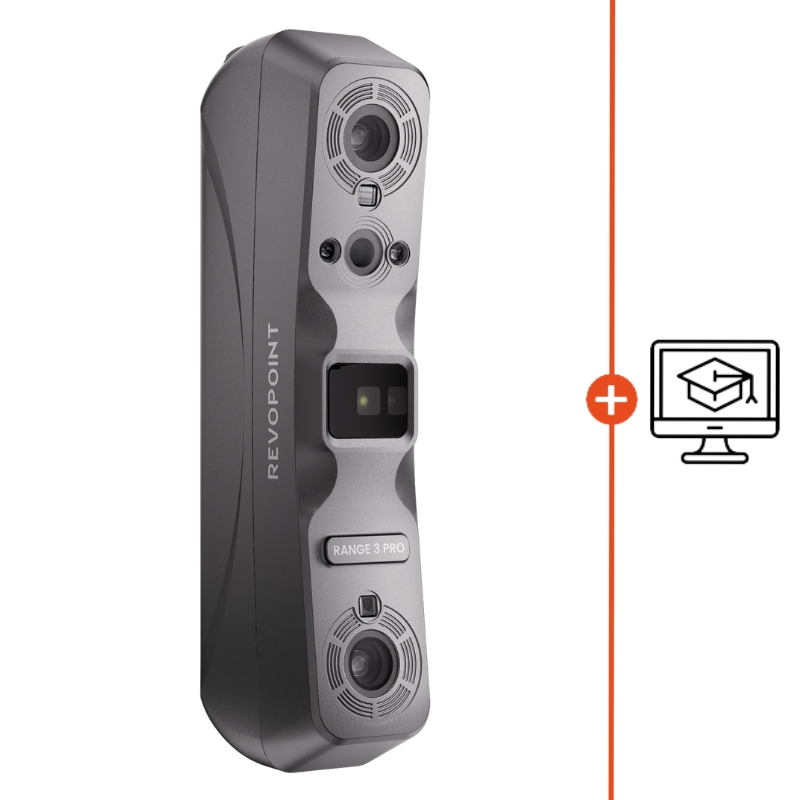

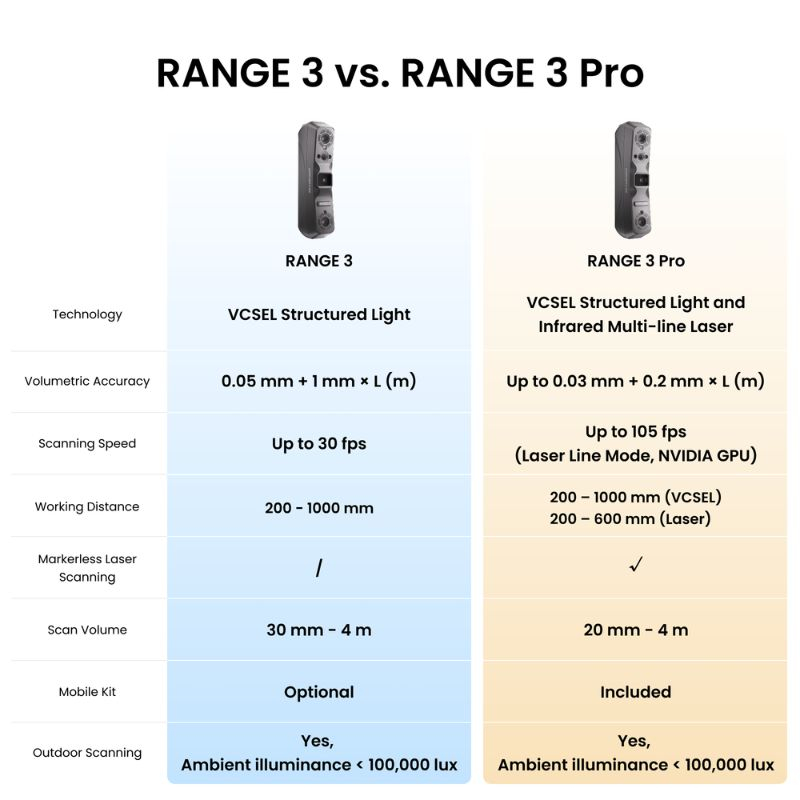

Il faut toutefois bien distinguer cette version du Range 3 Pro : le Range 3 ne possède pas le laser infrarouge à 11 lignes ni le suivi global par marqueurs. Pour les pièces techniques nécessitant une exactitude volumétrique plus élevée, le Pro mérite donc d'être étudié. Pour la numérisation de grandes surfaces et d'objets encombrants, le Range 3 conserve des arguments solides.
