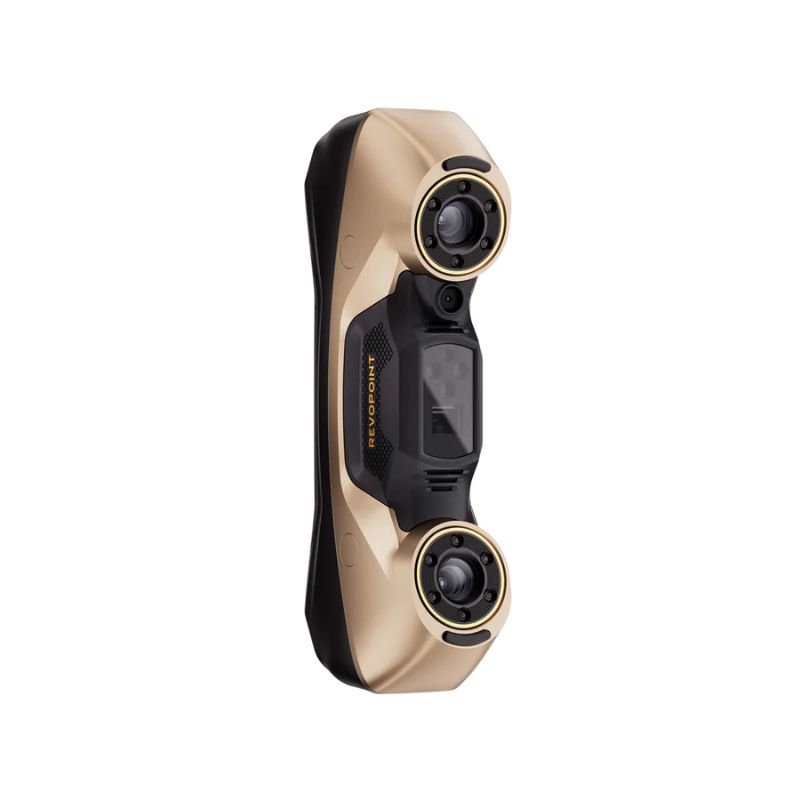

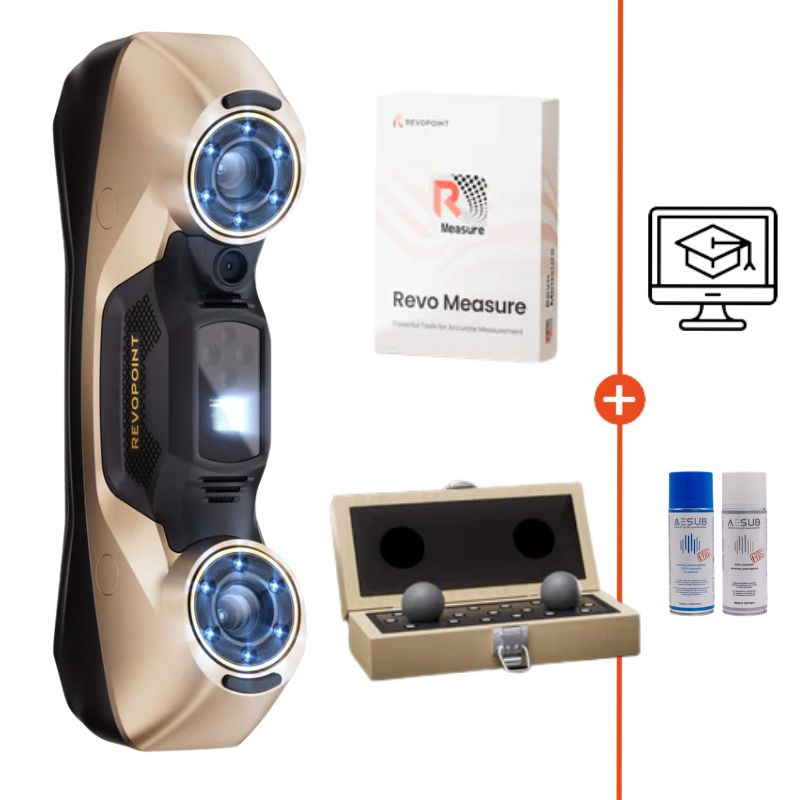

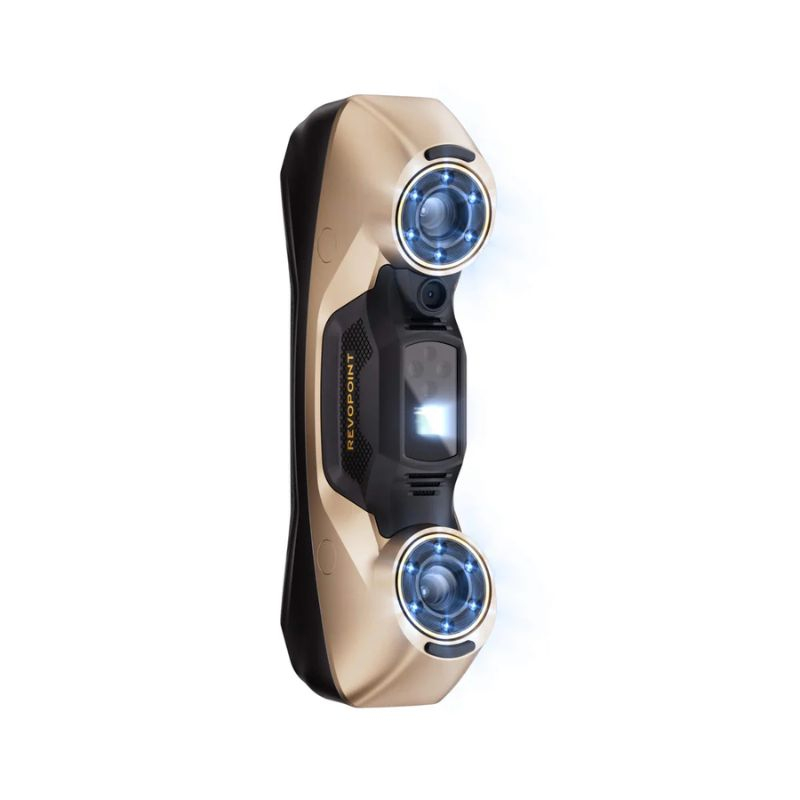

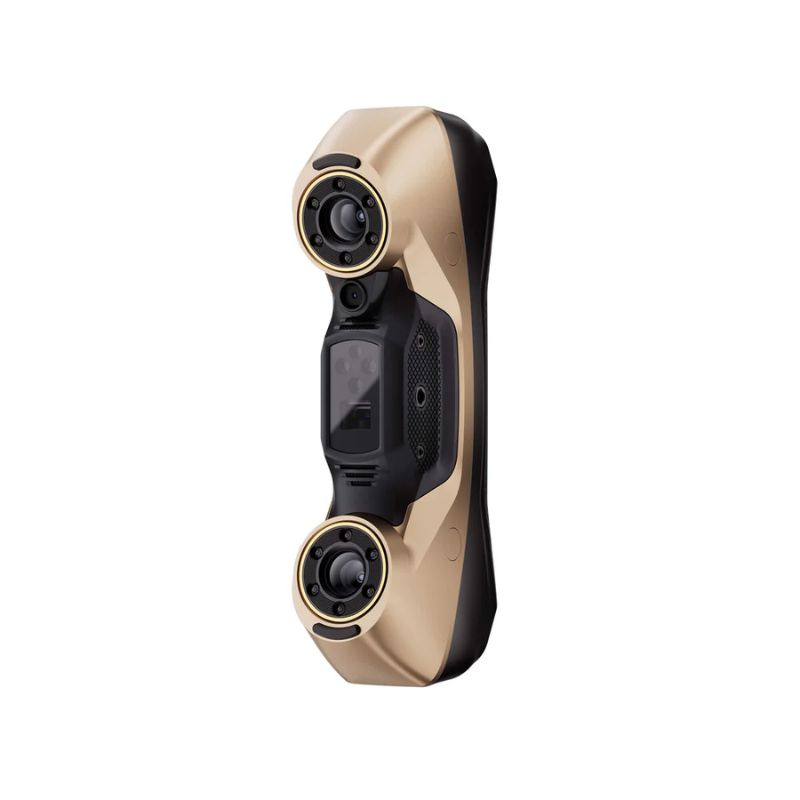

Revopoint MetroY Ultra CMM Edition

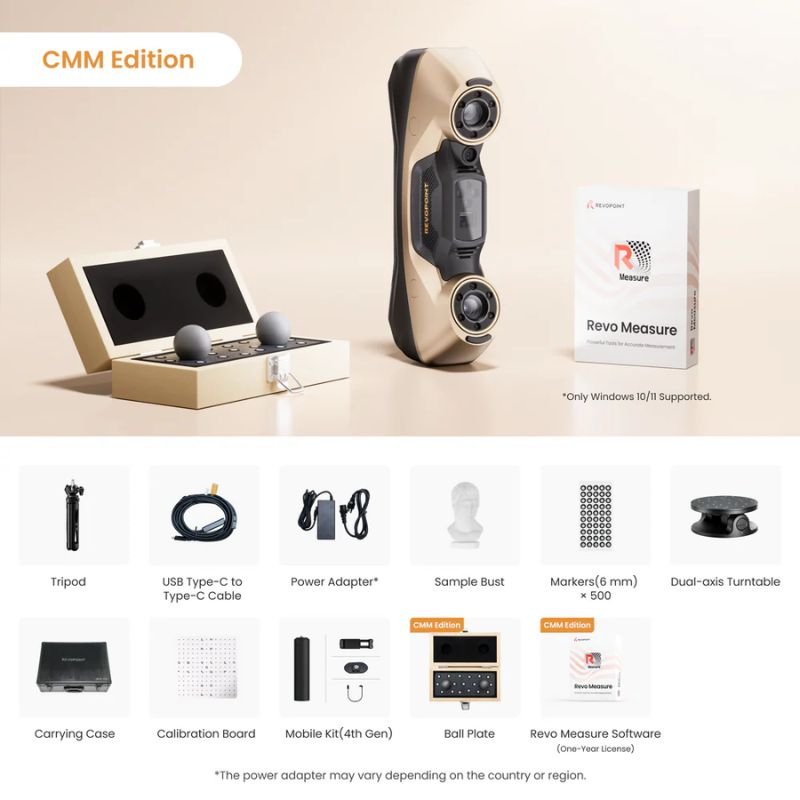

Ball Plate en fibre de carbone certifiée CMM

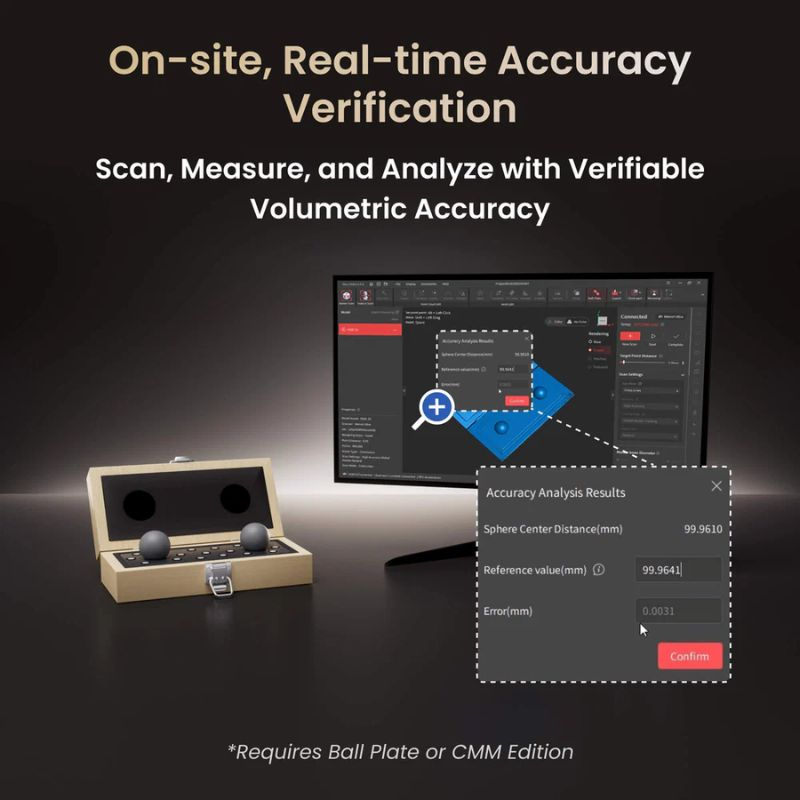

La Ball Plate en fibre de carbone certifiée CMM est conçue pour assurer une vérification rapide et fiable de la précision du système directement sur site.

Elle fournit une référence stable pour les contrôles dimensionnels et permet de valider les performances du scanner dans des conditions réelles d’utilisation industrielle. Sa structure en fibre de carbone garantit rigidité, stabilité thermique et reproductibilité des mesures.

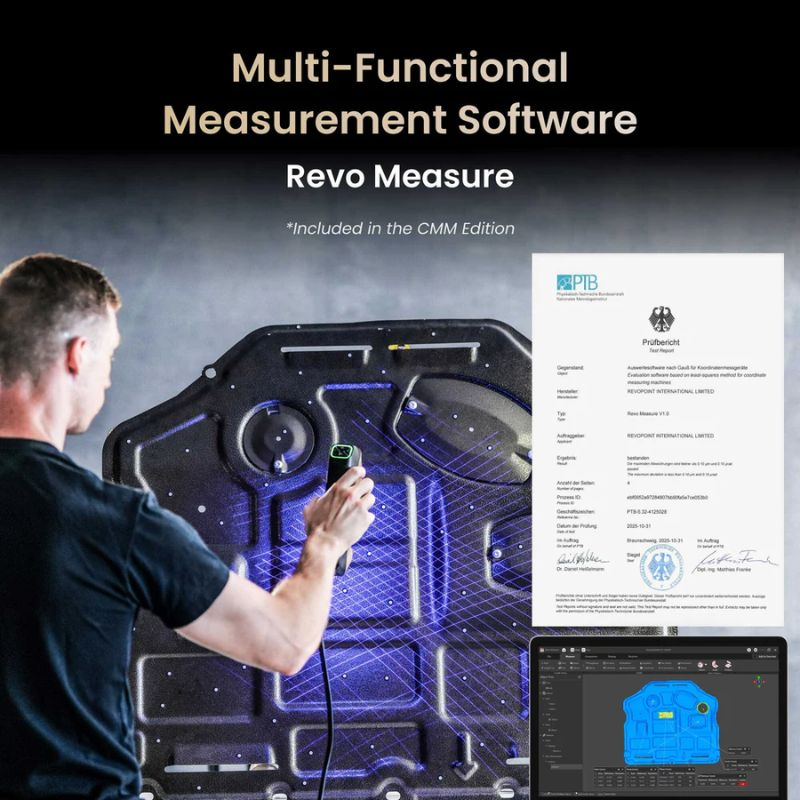

Revo Measure : analyse et métrologie 3D

Le logiciel Revo Measure permet de transformer les données issues du scan 3D en mesures précises et exploitables. Il offre un ensemble d’outils de métrologie pour vérifier les dimensions, comparer aux modèles CAO et assurer la conformité des pièces.

Grâce à son workflow intégré, il facilite le passage du scan à la validation qualité, réduisant les étapes intermédiaires et accélérant les contrôles industriels.

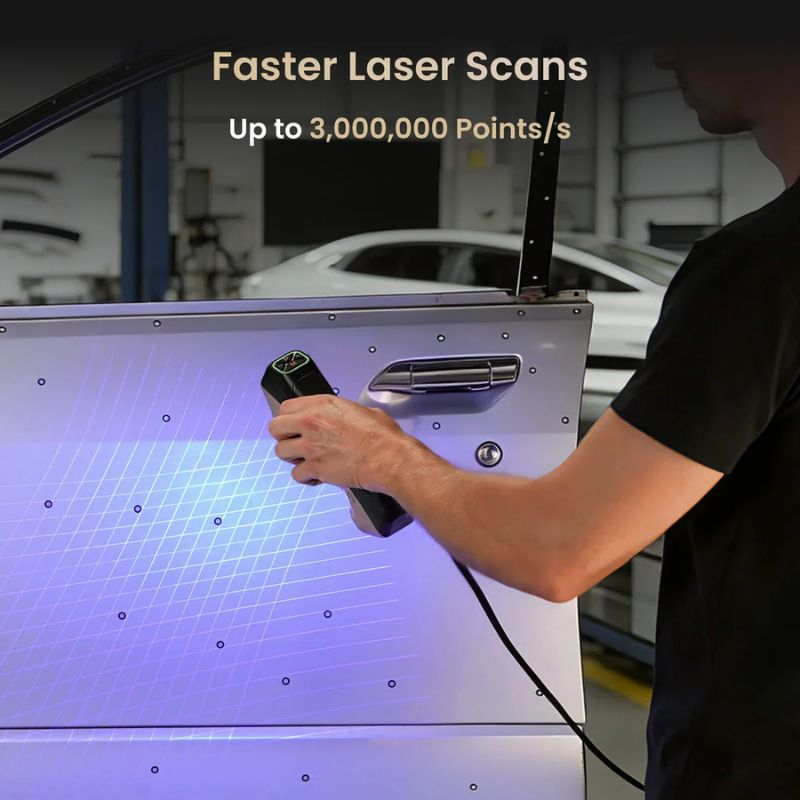

34 lignes laser bleues croisées

Ce mode exploite 34 lignes laser croisées pour capturer rapidement des surfaces étendues. Il permet d’atteindre un débit jusqu’à 3 000 000 points/s, idéal pour les pièces industrielles.

Il excelle sur les surfaces sombres ou brillantes, limitant le besoin de spray et garantissant un équilibre optimal entre vitesse et précision.

15 lignes laser parallèles

Le mode à 15 lignes parallèles est conçu pour capturer les détails fins et arêtes complexes. Il améliore la résolution des scans et garantit une restitution fidèle des géométries.

C’est le mode privilégié pour les pièces techniques nécessitant une haute précision de surface.

Ligne unique pour zones profondes

Avec sa ligne laser unique, le MetroY Ultra CMM Edition accède aux zones difficiles comme les trous profonds ou les crevasses.

Il permet de capturer des zones souvent inaccessibles avec des systèmes classiques, assurant une complétude maximale des données.

Mode plateau tournant automatique

Le mode plateau tournant automatise entièrement la capture. Il garantit des résultats reproductibles et homogènes, particulièrement utiles pour les séries de pièces.

L’utilisateur obtient un modèle précis en un clic, sans ajustements complexes.

Lumière structurée plein champ (62 lignes)

Ce mode repose sur 62 lignes de lumière structurée pour capturer rapidement des surfaces riches en détails sans marqueurs.

Il permet d’atteindre jusqu’à 7 millions de points/s, idéal pour les objets complexes nécessitant une numérisation rapide et dense.

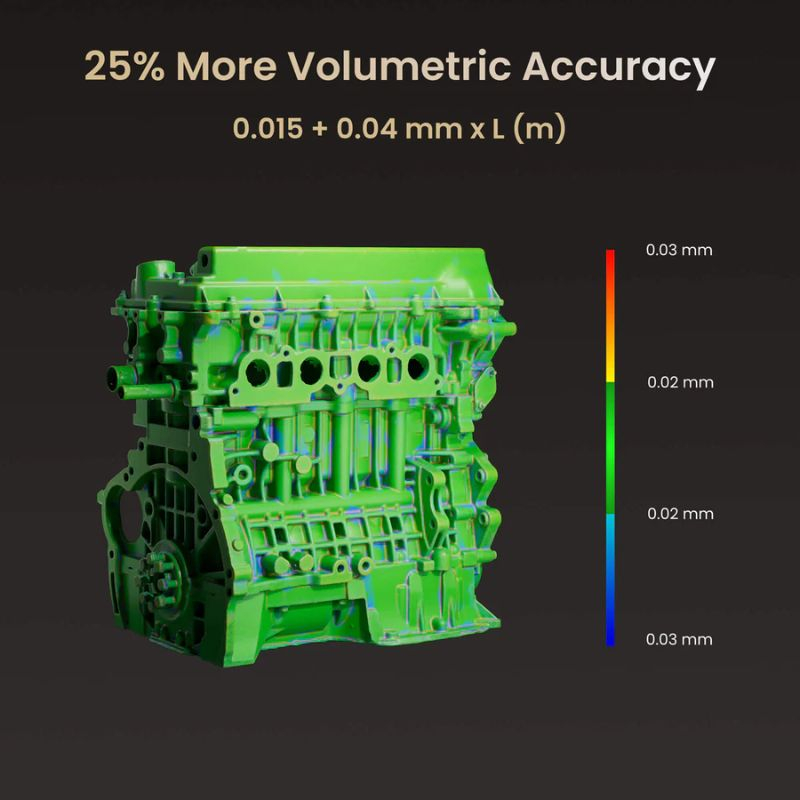

Précision élevée

Avec une exactitude volumétrique de 0,015 + 0,04 mm × L, le MetroY Ultra CMM Edition répond aux exigences industrielles.

Il permet de valider des pièces avec une fiabilité dimensionnelle élevée, essentielle en contrôle qualité.

Vitesse de scan jusqu’à 90 fps

Le scanner atteint 90 images par seconde, ce qui accélère fortement les workflows.

Cela permet de réduire les temps de capture tout en conservant une densité de points élevée.

Scan en environnement lumineux

Grâce à ses lasers puissants, le MetroY Ultra CMM Edition Revopoint fonctionne jusqu’à 100 000 lux. Il devient possible de scanner en extérieur, même en plein soleil, sans perte significative de qualité.

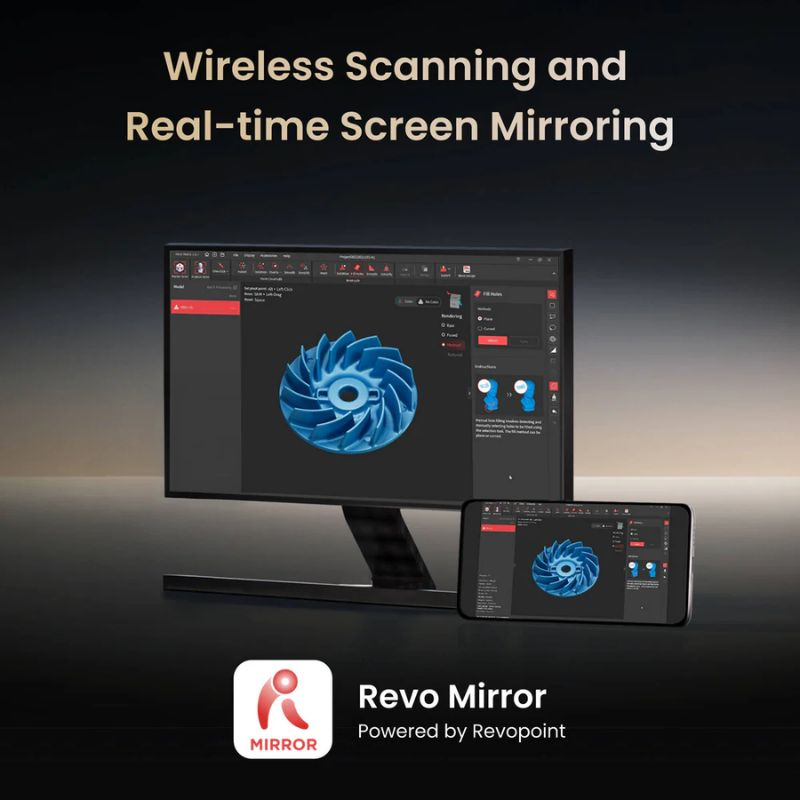

Scan sans fil Wi-Fi 6

Le mode sans fil offre une grande liberté de mouvement. Le retour en temps réel permet d’identifier immédiatement les zones manquantes, optimisant ainsi chaque session de scan.

Capture couleur réaliste

La caméra RGB 2 MP capture des textures fidèles pour une visualisation réaliste. Cela améliore l’exploitation des modèles dans les logiciels de conception ou de présentation.

La capture couleur est disponible uniquement en mode plateau tournant automatique (bientôt disponible avec les autres modes).

Système de calibration avancé

Le plateau de calibration photolithographique garantit une stabilité de mesure dans le temps.

Il permet de maintenir la précision même en usage intensif du MetroY Ultra CMM Edition Revopoint.

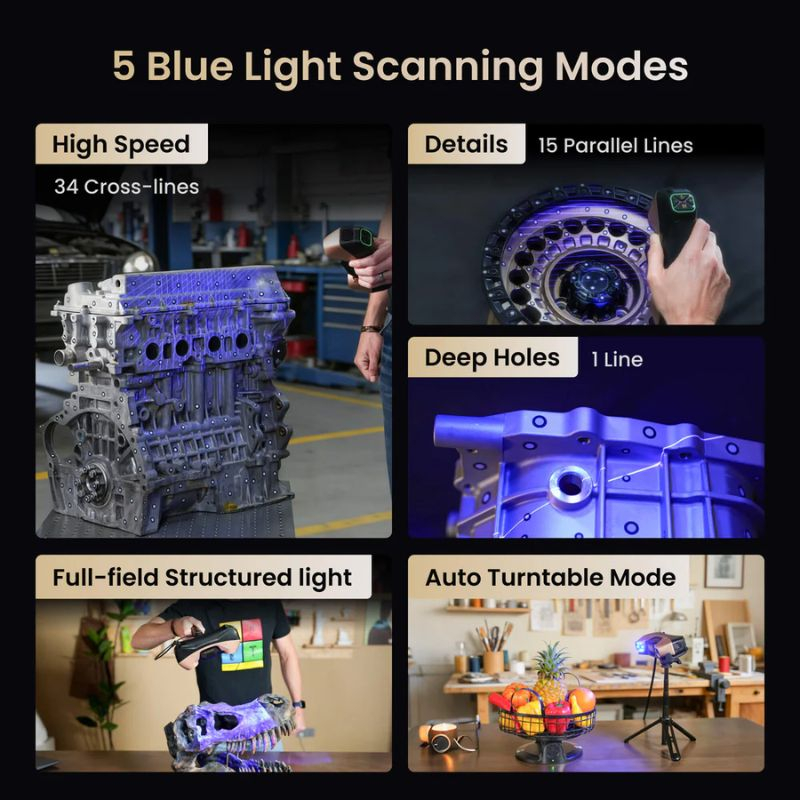

Multi-modes de scan et suivi intelligent

La combinaison des modes laser et lumière structurée permet de s’adapter à toutes les typologies de pièces, des surfaces simples aux géométries complexes.

Le suivi par marqueurs, caractéristiques ou global garantit une acquisition stable et précise, même sur des pièces complexes ou peu texturées.

Large plage de scan du MetroY Ultra CMM Edition Revopoint

Le scanner couvre des volumes de 10 mm à 2 mètres, ce qui le rend polyvalent pour de nombreuses applications industrielles et techniques.
